[文/不雅察者网陈想佳]
5月25日，在2026海外电路与系统研讨会上，华为公司董事、半导体业务部总裁何庭波发布“韬（τ）定律”，这是中国企业在全球半导体领域初度建议引颈产业发展的新原则。
频年来，摩尔定律濒临物理极限和经济效益的挑战，晶体管尺寸放松带来的红利逐渐消退。在这一布景下，韬定律建议以期间缩微替代几何缩微，以系统性指责期间常数τ为主张，通过逻辑折叠等创新时刻捏续压缩信号传播时延，进一步提高晶体管密度，提高芯片的性能。
5月25日，华为何庭波发表“半导体新旅途探索与实践”主旨演讲华为
韬定律和逻辑折叠等时刻相较于传统的遐想局势有什么样的上风？华为建议的新旅途可能对半导体行业的发展产生什么样的影响？施行的过程中又可能濒临什么样的挑战？不雅察者网与资深芯片揣度内行、《芯片简史》作家汪波进行了对话。
不雅察者网：咱们应当如何会通韬定律的含义和作用？
汪波：永远以来，业界一纵贯过几何缩微来提高芯片的性能，这带来两种相悖的趋势：一方面，晶体管的尺寸不断放松，开关速率越来越快；另一方面，晶体管之间的连线变得越来越细，期间蔓延反而变得越来越长。
在早期，期间蔓延的问题并不严重。但凭证摩尔定律，集成电路上可容纳的晶体管数量每两年增多一倍，是以跟着晶体管的尺寸变小，处理速率变得更快，预计才气变得更强，影响数据读写速率的互连却变得越来越慢。由于预计机是一个举座，有预计也有存储，瓶颈从早期的预计速率迁徙到咫尺的期间蔓延。
韬定律建议的布景，等于摩尔定律正在放缓，在尺寸缩微产生的效益越来越幽微的情况下，华为寻求径直责罚期间蔓延的问题。通过指责芯片、电路乃至系统层面上的期间蔓延，指责预计、存储和通讯之间的蔓延，更根腹地责罚这个问题。

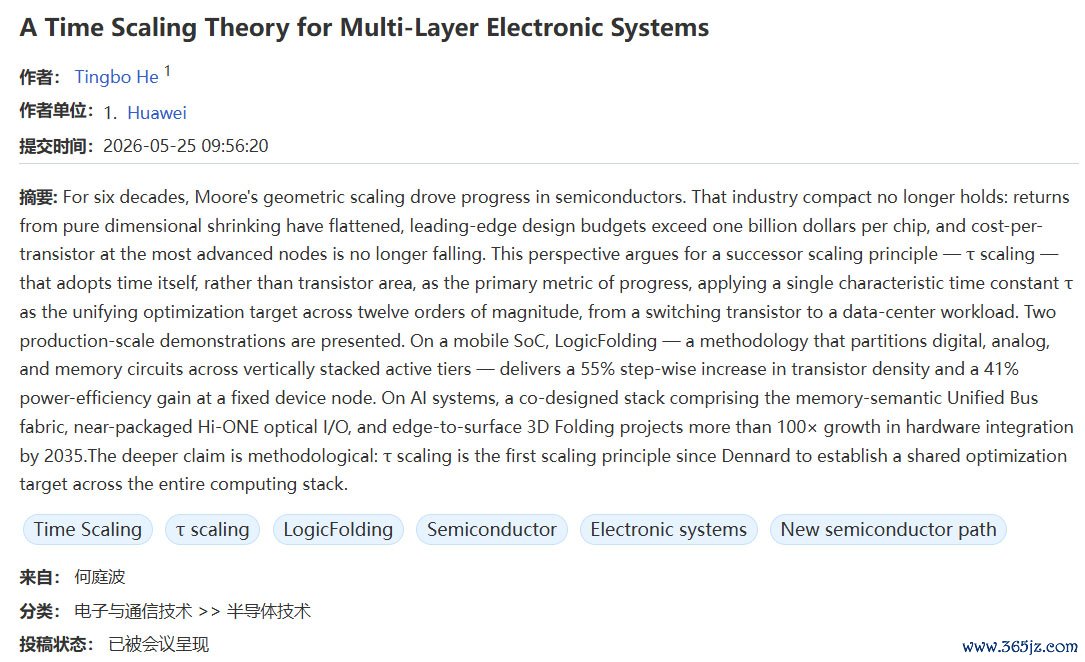

何庭波在中国科学院科技论文预发布平台上发表的论文
期间和空间其实是一体两面的，并非相互对立，而是相互关联的。比如说，咱们通过放松尺寸让晶体管速率更快，践诺上亦然达到了期间缩微的遵循。华为通过逻辑折叠指责灵验的连线，从而径直减少期间蔓延，一样是达成期间缩微的目的。两者的遵循是换取的。
是以，韬定律和摩尔定律并不是相互矛盾的，两者是相互兼容的关系。我合计，韬定律更贴近芯片预计的本色，芯片等于要处理信息，用户更关切处理信息所需的期间，而不是使用了些许个晶体管或者晶体管的尺寸有多大。韬定律开辟了一条不依靠尺寸缩微的新遐想旅途，不错在莫得起初进光刻机的情况下制造出详尽性能绝顶的芯片。
不雅察者网：为达成τ缩微，华为在论文中建议了逻辑折叠（LogicFolding）的遐想局势，不再摄取传统的平面遐想，而是将枢纽旅途上的门电路漫衍到两个、将来以至更多个垂直堆叠的有源层中。这与行业如故在鞭策的3D堆叠封装时刻有哪些分歧？与传统遐想花样比较，逻辑折叠具有什么样的上风？
汪波：名义上看，华为建议的逻辑折叠和业界如故大限制使用的3D堆叠有许多相似之处，但实质如故有很大的区别。如故得到摄取的3D堆叠，摄取的遐想局势如故先在二维平面上进行平面的遐想，完成一层的遐想后再遐想一层，然后堆叠成三维。
逻辑折叠则是从伊始就把功能统筹漫衍在一个三维空间上，进行更生动、更高解放度的布局遐想。一个功能或者某一个模块，一启动就分在两层上，形成坎坷垂直的关联，相互之间的距离更短，枢纽旅途会更短，期间蔓延也会更少。
逻辑折叠并不是针对封装或制造方面的创新，而是为了贯彻韬定律、减少期间蔓延建议的一个新旅途。是以，它具体摄取的某些时刻，可能与学术界和产业界揣度的时刻存在重合，以至径直摄取现存的一些时刻。
此外，华为建议的逻辑折叠不仅限于芯片层面，进取建议了系统层级的逻辑折叠，向下还有电路层级的逻辑折叠。在系统层，主若是愈加抽象的期间折叠，通过减少电路板之间的传输蔓延，达成更紧凑、更高速的逻辑运算。
在更小的电路层，一颗芯片上的电路模块也漫衍在坎坷两层，然后互连起来，减少枢纽旅途长度。芯片层的逻辑堆叠只需要在特定接口上引出一些线来进行上基层的互连，邻接线并未几，邻接线之间的间距也比较长，梗概在40-50微米把握。与之比较，电路层级的逻辑堆叠需要相等多的互连线，间距可能需要指责到2微米以至1微米，关于工艺和遐想都瑕瑜常大的挑战。
总体来看，逻辑堆叠的目的等于要在不放松晶体管尺寸的情况下，指责芯片和电路的蔓延，让τ在韬定律的教导下放松。
不雅察者网：跟着东谈主工智能（AI）时刻的高速发展，关于算力的需求节节攀升，如何提高AI系统的性能成为业界关切的焦点。针对AI系统，华为建议以调和总线（UnifiedBus）+高密度光互连节点引擎（HiONE）+3D折叠协同达成τ缩微。与现存的AI系统遐想比较，这些时刻不错从哪些方面减少数据传输蔓延，从而达成性能提高？
汪波：华为发布的预印本论文中指出，在大型AI集群中，高出80%的能量被破费在数据挪动上。这个数据搬移的过程，有很大的期间蔓延。华为针对AI数据中心建议的三方面时刻，等于为了减少这些蔓延，在系统层级而非芯片层级上放松期间蔓延。
第少量等于调和总线，简称UB。传统芯片之间可能摄取许多不同的公约，数据穿过多层公约的过程中，每一次公约调解都会增多蔓延。调和总线等于要用单一公约拔旗易帜，指责调解带来的蔓延，咫尺不错达成蔓延指责500倍，从数十微秒着落到0.1微秒把握。
第二点是高密度光互连节点引擎Hi-ONE，用光纤取代传统的铜缆。机架之间互连传统上摄取铜缆，但铜缆速率比较慢，需要破费许多的电力，而且也很重荷。改用光互连不错减少期间蔓延和功耗，何况显赫提高带宽，每个模块或然提供8Tb/s的传输速率。
终末少量等于3D折叠时刻。传统的2.5D折叠中，CPU或GPU位于中心，多样存储器排布在四周，通过总线互连起来。如果GPU的边长增多到底本的两倍，它的面积将增多到底本的四倍，预计才气也变成四倍，但排布在边际的存储器都只可增多到两倍。这就形成了往常增长弧线与线性增长弧线之间的差距，GPU增大的越多，差距就越大。
IM体育官方网站首页

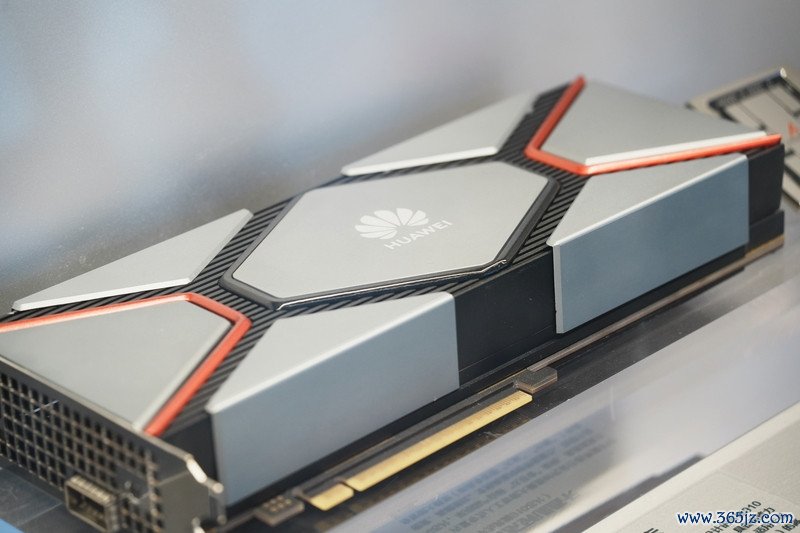

5月10日，杭州一AI展馆展示的华为昇腾910系列AI芯片的AI窥伺预计卡ICphoto
3D折叠则是把存储器堆叠到GPU上方，使它们占用换取的面积，GPU面积扩大些许倍，存储也一样扩大些许倍。这么就不错使预计和存储按照同等的速率增多，减少存储方面的瓶颈。
总体上来说，关于AI系统，华为建议的时刻不错达成减少总共系统的蔓延、提高带宽和提高处理速率。
不雅察者网：凭证论文给出的狡计，逻辑折叠不错灵验提高晶体管密度和减少信号蔓延，从而达成指责τ的主张。但另一方面，这也可能带来芯片功耗、散热、良率等方面的挑战，如何让业界接纳新的叙事和遐想局势也并非易事。您合计，韬定律在短期和永远濒临的最主要挑战是什么？
汪波：咫尺公共达成的一个共鸣是，逻辑折叠是全新的遐想局势学，不再是在平面上进行遐想或是在平面遐想完之后再堆叠起来，而是从一启动就要在三维空间内遐想，kaiyun云开体育商酌每一部分电路是恰当放在表层如故基层。这将带来全新的遐想理念，学校里诠释的遐想局势也都濒临很大的变化。
另一个雄壮挑战，等于EDA（电子遐想自动化）用具的适配问题。涵盖想法遐想、详备遐想、疆域遐想和考证的全历程遐想用具，可能还有待设备。现存的传统EDA用具是经过了几十年的发展，才逐渐形成了一套全历程用具，凭证韬定律的遐想局势也需要一定期间才气完成EDA用具的适配。
第三个挑战是良率、散热等问题。良率取决于许多方面，举例，上基层之间的海量互连条件间距必须缩到相等小，独一1-2微米，以至小于1微米，这就条件邻接线对王人，舛讹相等小。散热也需要作念好热管制，进行指责热阻等挑升的揣度。我肯定，华为细则已在这些方面作念了许多的探索。
不雅察者网：何庭波在演讲中提到，在8086期间，行业通过圭臬化内存总线将处理器和存储器解耦，但AI期间正在逆转这种趋势，逻辑和存储正在重新被推向良好的集成。跟着韬定律建议，将来半导体行业的发展主张可能发生什么样的变化？
汪波：进入AI期间后，预计和存储重新围聚，照实正成为一种新的趋势，如HBM（高带宽内存）等于为了减少存储和预计之间的蔓延。华为摄取的3D折叠时刻，其实等于想让预计和存储在3D空间中更紧凑地堆叠起来，进一步放松预计和存储之间的距离，促进两者之间的交融。
我合计，这可能重塑半导体产业的发展主张。刻下，预计和存储的厂商是分开的，最多只是将居品封装在一王人。但在交融理念的鞭策下，将来的居品可能在遐想阶段就将预计和存储有机地交融在一王人，这可能是将来的一个主张。
晶体管的发明者约翰·巴丁、威廉·肖克利和沃尔特·布拉顿
不雅察者网：自摩尔定律于上世纪60年代建议以来，它一直是半导体行业的热切准则。您在《芯片简史》中提到，摩尔定律不单是是对法例的总结，更已成为业界的一种“信仰”。但跟着教导晶体管放松的登纳德缩放定律逐渐失效，物理层面上的截至似乎已让摩尔定律靠近极限。
华为在论文中建议了韬定律关于τ缩微的预测：微缩因子α与应用场景研究，在功耗受限的挪动建树中，α约为每年1.3倍；在自动驾驶系统中，α约为每年1.5倍；在AI系统中，α最高可达每年10倍。但通过折叠提高晶体管密度，仍然存在物理层面上的截至，是否也将使韬定律濒临近似摩尔定律的瓶颈？
汪波：在华为发布韬定律论文后的第二天，也等于5月26日下昼，华为的时刻内行作念了一个论说。在回话发问时，其实也有不雅众问到这个问题，即韬定律的最大极限在那边？那时，华为的架构师回话说，短期内还莫得看到逻辑折叠的鸿沟，看成一个工程师，他的责任等于在将来碰到新的挫折时去责罚这些问题。
韬定律的极限，可能更恰当留给学术界探讨。我举个例子，摩尔定律刚刚建议的时候，摩尔也在1965年的论文中提到芯片可能碰到的挑战，但莫得给出极限。到70年代，加州理工学院的卡弗·米德诠释作念了一个估算，合计晶体管尺寸放松到150纳米等于极限了。咱们知谈，其后芯片的尺寸缩微超过了这个数字，到本世纪初变成几十纳米，咫尺还放松到几纳米。
这就像是东谈主们在剥洋葱一样，一层一层地剥开，不断发现新的可能。是以这个问题，需要留到将走动解答，咱们可能发现更远的极限在等着咱们。
不雅察者网：频年来，好意思国在半导体等领域针对中国实施的一系列制裁和打压，让华为等中国企业更早碰到了这堵“墙”，促使中国揣度东谈主员先一步进行投资揣度并获得苟且。在这么一个经济高度全球化、相互相互依存的期间，韬定律建议的全新遐想准则是否会重塑全球芯片行业神情？
汪波：现存芯片行业的神情是高度依赖制造，尤其是先进制程工艺。即使或然遐想出相等复杂的芯片，创意也可能受限于工艺、产能和制形本钱，无法得到达成。但韬定律可能重新激勉出遐想的创意，在三维空间中更生动、更解放地进行有创意的遐想，可能重新增多遐想的价值。
遐想的价值在行业中的比重可能有所增多，回到与先进制程同等的地位。在这个意旨上，我合计韬定律会让遐想和制造达到新的均衡，从而改动芯片行业的神情，让一些很好的创意在不需要先进制程的情况下也能得到达成，同期性能不错忘形使用起初进工艺制造的芯片。
不雅察者网：华为发布韬定律的论文后，许多好意思国和欧洲媒体合计，中国正探索出一条绕开好意思国时刻顽固、开脱对西方半导体建树依赖的自主旅途，好意思国的制裁逐渐失去遵循。您对中国半导体行业的发展有什么样的瞻望？
汪波：华为在论文中给出了一个主张，预计到2031年，基于韬定律的高端芯片晶体管密度将达到1.4纳米制程的同等水平；到2035年，AI系统硬件集成度将增长100倍以上。我合计在接下来这9年期间里，国内不错在莫得先进光刻机的情况下络续提供高性能的芯片和AI系统，为发展高端EUV光刻机争取到一个计谋窗口。
另一方面，引颈产业从尺寸的缩微转向期间的缩微，需要一定的期间，EDA、芯片散热等问题也需要少量少量的攻克。
一言以蔽之，我合计华为开辟了一条新的旅途，天然还濒临许多勤苦和挑战，但依然令东谈主期待。
不雅察者网：将来，半导体行业是否可能探索新的材料阶梯，再一次达成如同昔日晶体管取代电子管一样的时刻立异？
汪波：学术界如故在这一方面探索了几十年期间。让咱们转头一下半导体发展的历程，为什么晶体管或然在20世纪40年代到50年代取代电子管？在那时，电子管其实等于一个真空的玻璃管，除了散热勤苦、不踏实等问题除外，一个枢纽不及等于它没办法进行尺寸的缩微。电子管再小，也有一个玻璃罩，需要抽成真空，放松到厘米级之后很难进一步缩微。
是以，电子管就逐渐被晶体管取代，因为晶体管不错不断进行缩微。从咫尺的揣度来看，可能存在三种旅途。
一种旅途等于络续缩微，也等于“延续摩尔”（MoreMoore），天然难度相等大，红利也逐渐减少，但尺寸的缩微咫尺还莫得十足住手。还有一条热切旅途是“膨大摩尔”（MorethanMoore），通过近似堆叠的花样，络续提高晶体管密度，将来会延续一段期间。
如果这两条旅途都走欠亨，接下来可能等于“超过摩尔”（BeyondMoore）的旅途，设备使用新材料的晶体管。咫尺，有一些选项，比如使用碳纳米管代替传统的硅材料，制成碳纳米管场效应晶体管（CNTFET），它的性能相等好，但大限制制备比硅材料勤苦许多。
另一个选项是操心电阻器，这是一种基于氧化物半导体、近似晶体管的元件，既不错达成开关，也不错达成一定的存储和操心。但这种材料一样濒临制备和器件一致性等方面的挑战，还无法匹配刻下处理器的性能和限制。
是以，这些领域的揣度主要如故在学术界进行，工业界暂时莫得插足大都的资金和东谈主力，可能还在严慎地跟踪。关于产业界，如果或然愚弄现存的制程去络续提高晶体管密度，他们莫得太多的能源去切换到全新的材料。可能独一到前两种旅途接近特别时，“超过摩尔”的第三条旅途才会成为主流的遴选。
